Giới thiệu cải tiến mới nhất của Westking: dòng sản phẩm giá đỡ cầu chì toàn diện
được thiết kế để bảo vệ hệ thống quang điện. Được thiết kế với độ chính xác cao, dòng giá đỡ cầu chì quang điện 10X38mm được thiết kế nhằm mục đích bảo vệ các hệ thống quang điện. Tự hào với thiết kế mô-đun, các giá đỡ cầu chì này ưu tiên sự an toàn và thân thiện với người dùng, đáp ứng các tiêu chuẩn IEC và UL nghiêm ngặt đồng thời cung cấp mức bảo vệ IP20. Điều làm nên sự khác biệt của chúng là chức năng thay thế cầu chì trực quan, chỉ cần một cú chạm nhẹ để bảo trì dễ dàng.Westking ra mắt giá đỡ cầu chì sáng tạo và toàn diện
các sản phẩm. Dòng giá đỡ cầu chì quang điện 10X38mm được thiết kế đặc biệt để bảo vệ hệ thống quang điện. Với thiết kế kiểu mô-đun, các giá đỡ cầu chì này an toàn và dễ sử dụng, tuân thủ các tiêu chuẩn IEC và UL, có mức bảo vệ IP20 và có chức năng thay thế cầu chì (chỉ cần chạm nhẹ). Dòng giá đỡ cầu chì PV 10X38mm có sẵn hoặc không có chỉ báo ngắt cầu chì trực quan và có thể được chọn theo thiết kế một cực. Được làm từ chất liệu nhựa nhiệt dẻo dẻo dai và bền bỉ, dòng sản phẩm của Westking đảm bảo sự ổn định và bền bỉ.Khuyến nghị đặc biệt: Sử dụng giá đỡ cầu chì PV 10X38mm của Westking cùng với cầu chì tương ứng để bảo vệ toàn diện cho hệ thống quang điện của bạn.
•Điện áp định mức: | 1000Vdc hoặc 1100Vdc |
•Dòng điện định mức: | 32A |
•Mức độ bảo vệ: | IP20 |
•Kích thước sản phẩm: | Liên kết cầu chì gPV 10x38mm |
•Khả năng cắt định mức: | 33kA |
•Nhiệt độ bảo quản: | -40°C...90°C |
•Nhiệt độ hoạt động : | -40°C... 85°C |
•Tiêu tán điện năng của cầu chì: | 0,37W |
•Điện áp cách điện định mức: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
Giá đỡ cầu chì UL4248-1
Giá đỡ cầu chì quang điện UL4248-19
Thiết bị đầu cuối nối dây UL486E
CSA C22.2 Nº 4248-1 Bộ giá đỡ cầu chì
Đầu nối dây CSA 22.2 Nº 65
Thiết kế nhỏ gọn tiết kiệm không gian
Xây dựng mô-đun cho tính linh hoạt
Lắp đặt đường ray DIN TH35 để tích hợp dễ dàng
Cấp độ bảo vệ IP20
Thiết kế an toàn cho ngón tay
Truy cập cầu chì thuận tiện
Có thể khóa mà không cần thêm phụ kiện
Có thể bịt kín ở cả vị trí đóng và mở
Chỉ báo cầu chì trực quan tùy chọn
Được làm từ chất liệu nhựa PBT
Kết hợp các vật liệu chống cháy với chỉ số dễ cháy của dây phát sáng lên tới 960
Ứng dụng quang điện lên đến 1100VDC
Bảo vệ ở cấp chuỗi/mảng PV
Ứng dụng biến tần
Vận hành hộp tổ hợp
is09001 iatf16949
TUV CE
Trung Quốc
kiểu | chỉ dẫn | Trọng lượng tịnh | đóng gói |

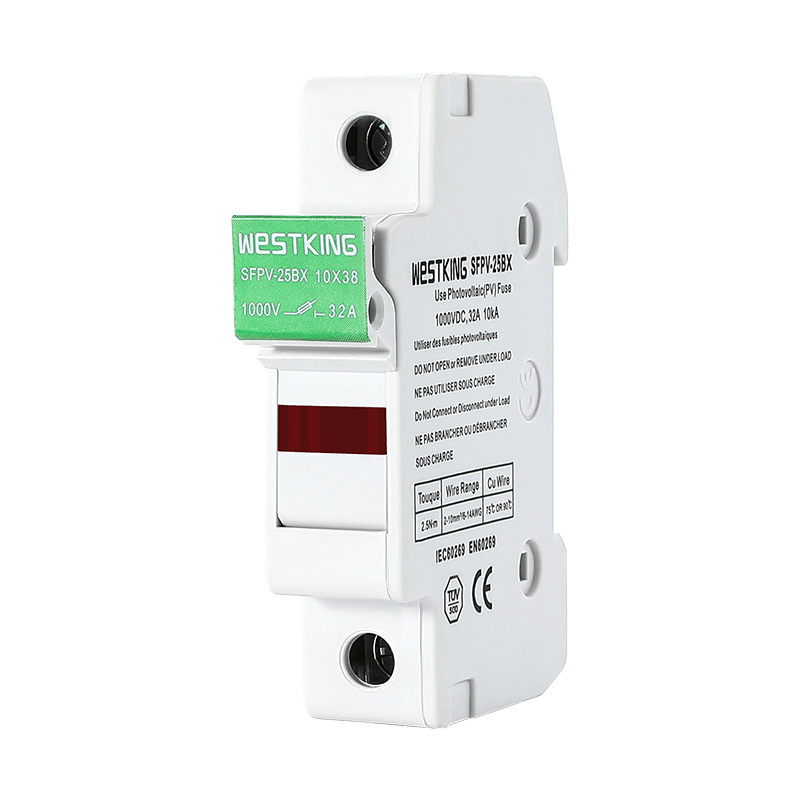

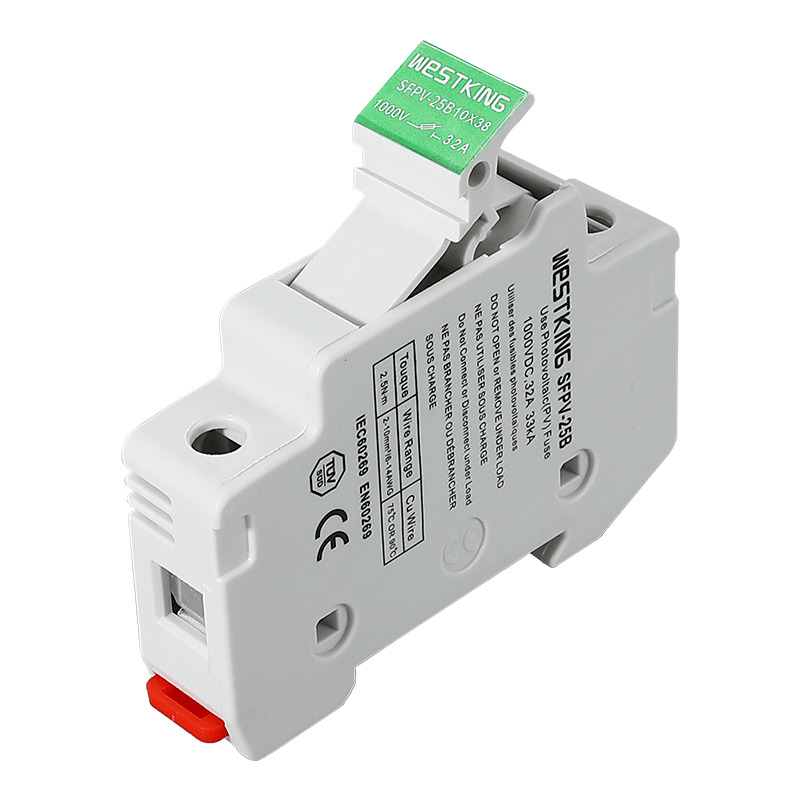

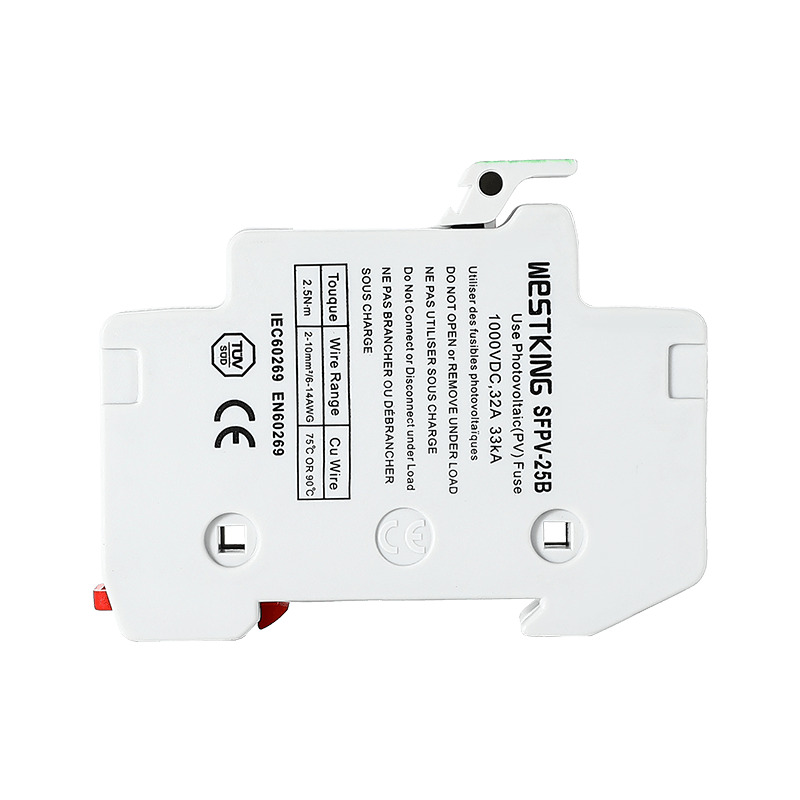

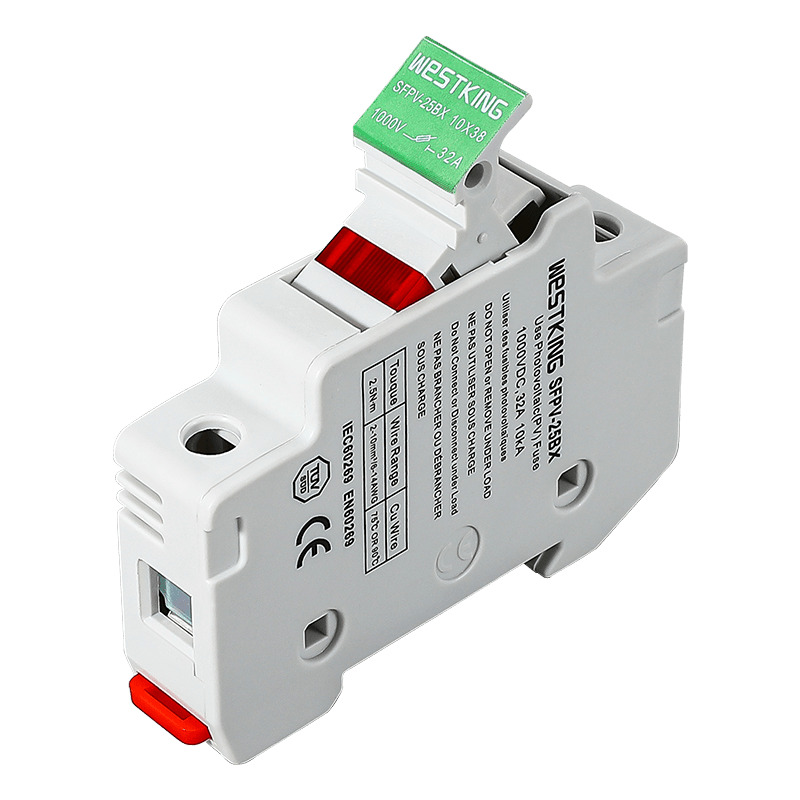

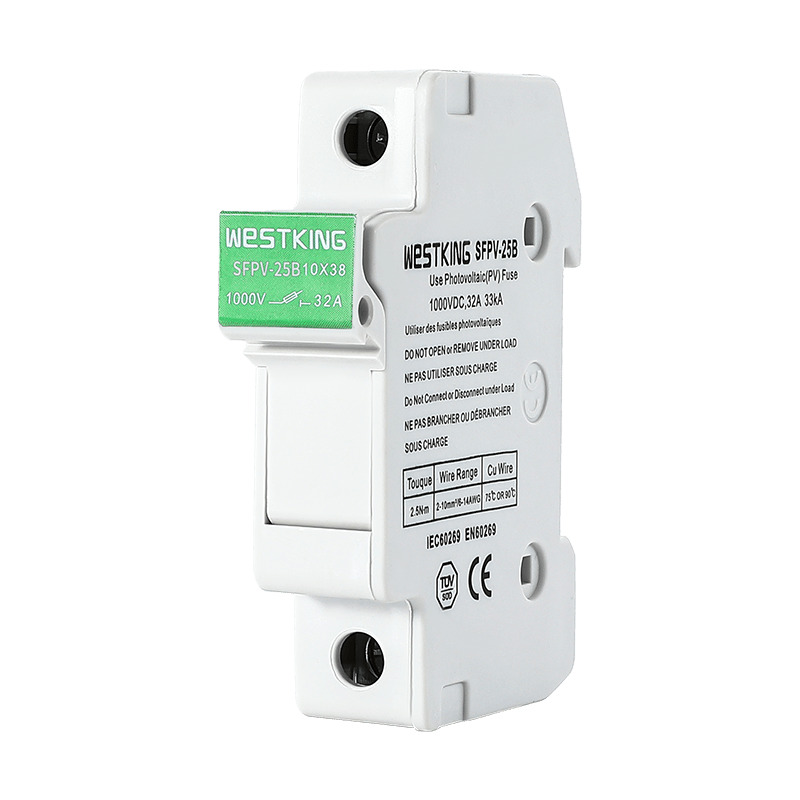

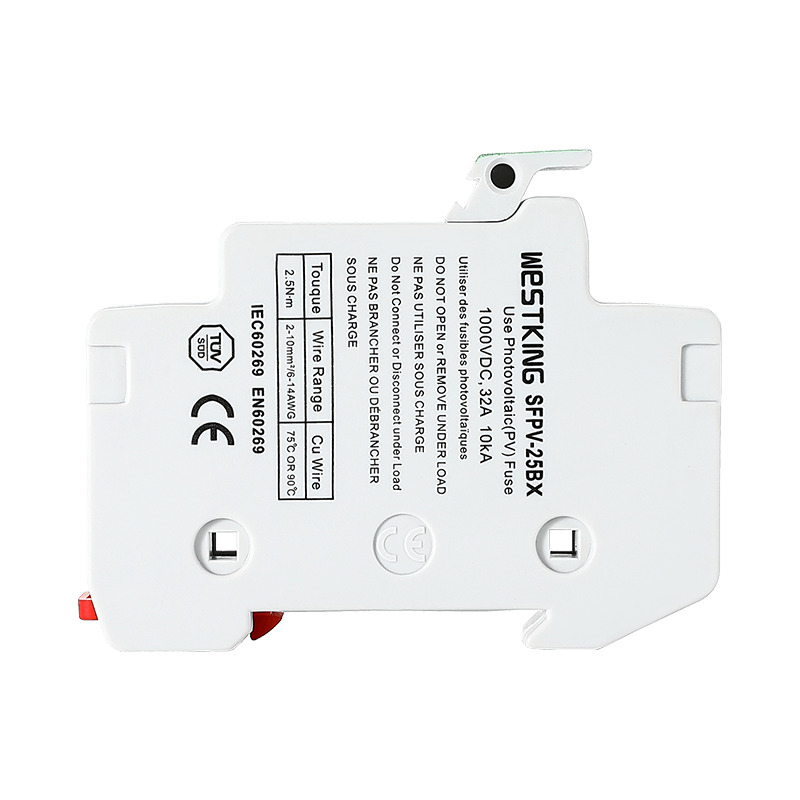

SFPV-25B-1P | KHÔNG | 60g | 12 cái/hộp |
SFPV-25B-2P | KHÔNG | 121g | 6 cái/hộp |
SFPV-25B-3P | KHÔNG | 182g | 4 cái/hộp |
SFPV-25B-4P | KHÔNG | 243g | 3 cái/hộp |
SFPV-25BX-1P | ĐÚNG | 62g | 12 cái/hộp |
SFPV-25BX-2P | ĐÚNG | 125g | 6 cái/hộp |
SFPV-25BX-3P | ĐÚNG | 187g | 4 cái/hộp |
SFPV-25BX-4P | ĐÚNG | 249g | 3 cái/hộp |
Giá đỡ cầu chì PV WESTKING 10X38mm đã vượt quá 30 triệu chiếc trong các ứng dụng phát điện quang điện ở Trung Quốc. Vì cầu chì quang điện thường được sử dụng ngoài trời trong môi trường khắc nghiệt với chênh lệch nhiệt độ đáng kể nên có những yêu cầu nghiêm ngặt đối với việc lựa chọn vật liệu của cầu chì quang điện. Trong giai đoạn nghiên cứu và phát triển, Công ty TNHH Công nghệ Năng lượng Mới WESTKING đã tiến hành kiểm tra và xác nhận điều kiện làm việc mô phỏng rộng rãi. Bằng cách tham khảo các điều kiện hoạt động thực tế trên thị trường và xem xét các yếu tố môi trường, WESTKING cuối cùng đã tạo ra một giá đỡ quang điện có thể chịu được các điều kiện thử nghiệm môi trường khắc nghiệt. Điều này đã mang lại sự truyền miệng tuyệt vời tại thị trường Trung Quốc, với sự đánh giá cao từ người dùng dành cho sản phẩm của chúng tôi trong nhiều mẫu đấu thầu dự án chuyển đổi kỹ thuật.
Dưới đây là bảng hệ số suy giảm môi trường dành cho môi trường ứng dụng giá đỡ cầu chì PV 10X38mm, cùng với hướng dẫn lắp đặt và nối dây. Vui lòng đọc kỹ vì nó rất quan trọng để sử dụng đúng cầu chì quang điện và có thể giảm thiểu lỗi đồng thời kéo dài tuổi thọ của giá đỡ cầu chì.
Mô-men xoắn siết tối đa: 2Nm
Đối với dây cứng hoặc nhiều sợi có kích thước 1-16mm² (16-6AWG), WESTKING khuyên bạn nên sử dụng tối đa các tuốc nơ vít phẳng PZ2 hoặc 5,5x1mm (có đường kính tối đa 6 mm).
Nhiệt độ môi trường xung quanh | -40°đến 20oC | 30oC | 40oC | 50oC | 60oC | 70oC | 80oC | 90oC |
Hệ số giảm xếp hạng (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Độ ẩm | 95% | 90% | 80% | 50% | - | - | - | - |
Hệ số giảm xếp hạng (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Số cực (cạnh nhau) | Hệ số suy giảm dòng điện (lth) |
1p-3p | 1 |
Lớn hơn hoặc bằng 4P | 0.9 |
