Liên kết cầu chì PV GPV 1000Vdc 10x38mm

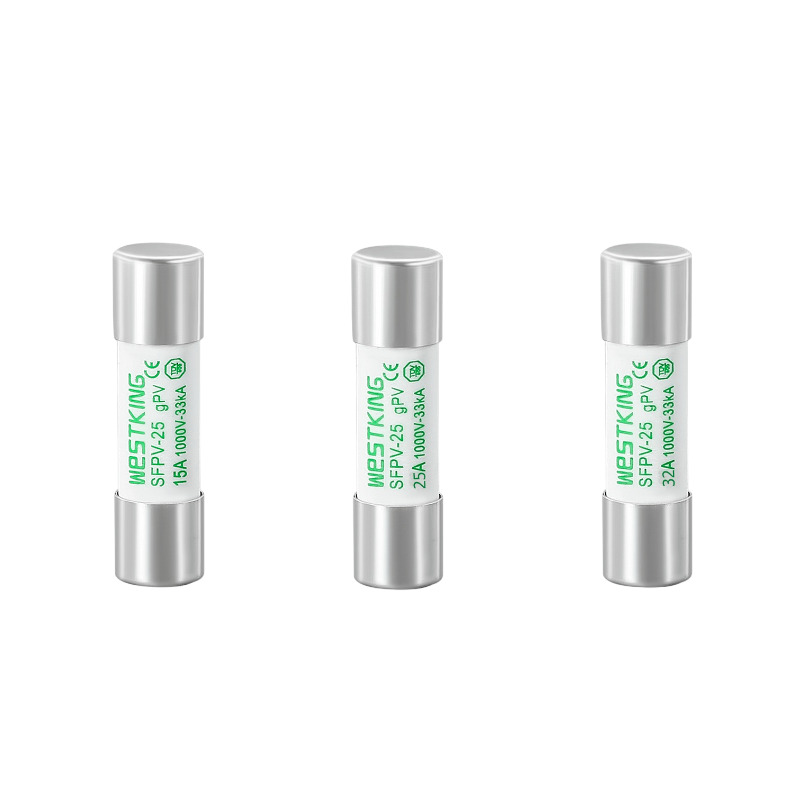

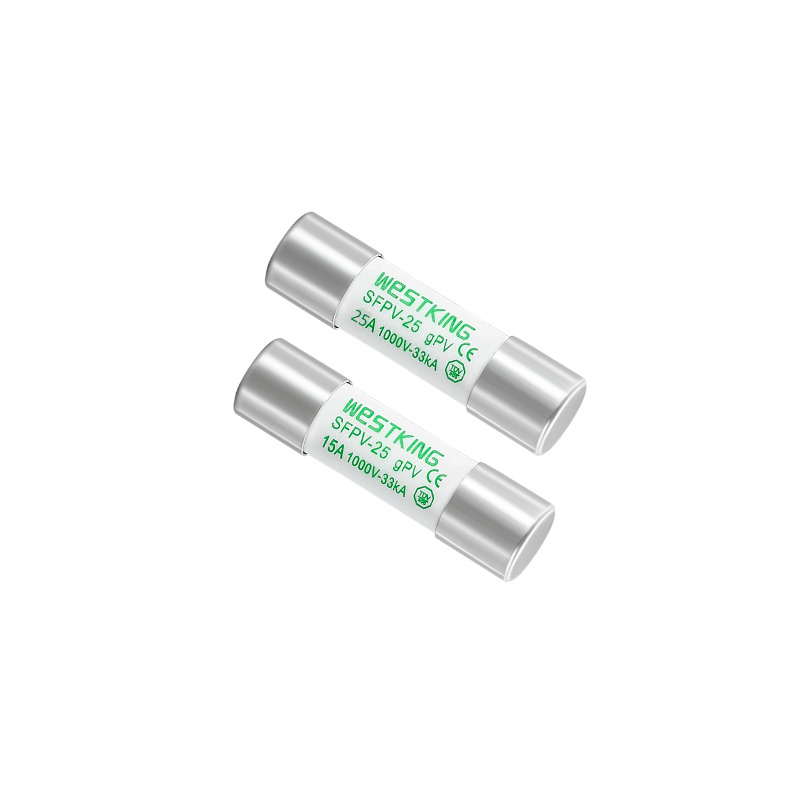

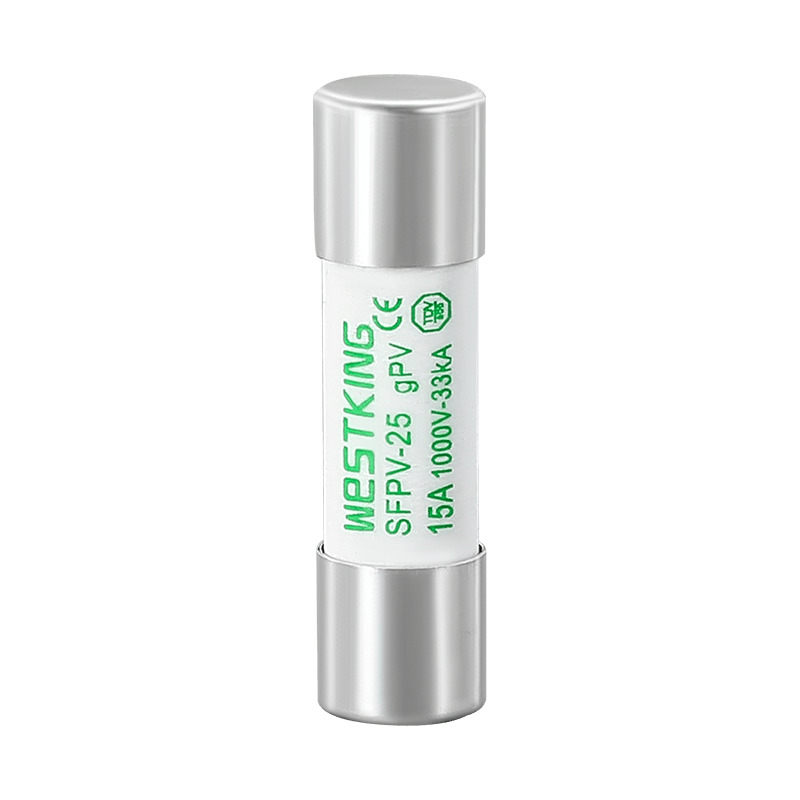

Được chế tạo dành cho hệ thống quang điện, Model SFPV-25 của WestkingLiên kết cầu chì PV GPV 1000Vdc 10x38mmnổi lên như một loạt cầu chì PV được thiết kế có mục đích để đảm bảo an toàn cho các thiết lập quang điện. Với thiết kế tinh xảo, dòng cầu chì này mang lại khả năng phục hồi đặc biệt trước sự thay đổi nhiệt độ và chu kỳ dòng điện thường xuyên, từ đó nâng cao độ bền kéo dài của hệ thống.

Gửi yêu cầu

Mô tả Sản phẩm

Được phát triển đặc biệt để bảo vệ hệ thống quang điện, Model SFPV-25 của WestkingLiên kết cầu chì PV GPV 1000Vdc 10x38mmlà dòng cầu chì PV được thiết kế để đảm bảo an toàn cho các ứng dụng quang điện. Cấu trúc tiên tiến của nó mang lại khả năng chống chịu nhiệt độ và chu kỳ dòng điện vượt trội, góp phần kéo dài tuổi thọ của hệ thống. Với định mức 1000VDC, Model SFPV-25 tự hào có khả năng ngắt tối thiểu thấp bằng 1,35 lần giá trị hiện tại định mức của cầu chì. Điều này cho phép ngắt mạch an toàn ngay cả trong điều kiện dòng điện sự cố thấp điển hình do mảng PV tạo ra. Bảo vệ hệ thống PV không nối lưới hoặc nối lưới của bạn khỏi các sự cố chạm đất và sự cố đường dây không mong muốn bằng đường dây cầu chì Bảo vệ của Westking.


Liên kết cầu chì PV GPV 1000Vdc 10x38mmThông số kỹ thuật

•Điện áp định mức: 1000Vdc
•Dòng điện định mức: 1A...32A
• Hạng mục sử dụng: gPV
•Khả năng cắt định mức: 33 kA
•Đánh giá ngắt tối thiểu: 1A > 1,45·Trong 2...32A > 1,35·Trong
•Dòng điện không nung chảy: 1,13·Trong
•Nhiệt độ bảo quản: -40°C...90°C
•Nhiệt độ hoạt động : -40°C... 85°C

• Nếu nhiệt độ môi trường xung quanh cao hơn 25°C, vui lòng tham khảo biểu đồ hệ số hiệu chỉnh nhiệt độ cầu chì và hướng dẫn sử dụng của WESTKING.


Liên kết cầu chì PV GPV 1000Vdc 10x38mmTiêu chuẩn

Liên kết cầu chì IEC/EN 60269-1 - yêu cầu chung

Liên kết cầu chì IEC/EN 60269-6 cho hệ thống quang điện mặt trời

Liên kết cầu chì quang điện UL248-19

Tuân thủ RoHS


Liên kết cầu chì PV GPV 1000Vdc 10x38mmTÍNH NĂNG/ƯU ĐIỂM CHÍNH

Khả năng ngắt dòng điện sự cố cực thấp

Cấu trúc chắc chắn để kéo dài tuổi thọ hệ thống

Có khả năng chống lại chu kỳ nhiệt độ

Hiệu suất đáng tin cậy được đảm bảo ở nhiệt độ khắc nghiệt


Liên kết cầu chì PV GPV 1000Vdc 10x38mmCÁC ỨNG DỤNG

Bảo vệ trực tuyến cho các mô-đun PV

Thích hợp cho các ứng dụng hộp kết hợp

Áp dụng cho tất cả các hệ thống quang điện

Cung cấp bảo vệ ở cấp độ chuỗi/mảng của hệ thống PV

Tương thích với bộ biến tần và bộ điều khiển sạc pin


Chứng chỉ

TUV CE

is09001 iatf16949


Nguồn gốc

Trung Quốc


ĐẶC ĐIỂM ĐIỆN TỪ

Đánh giá hiện tại I2t(A2s) Mất điện(w) 1.0 Trong Khối lượng tịnh
tan chảy Thanh toán bù trừ
1A 5 16 0.9 10g
2A 8 32 1.0
3A 10 48 1.3
4A 13 65 1.5
5A 22 86 1.6
6A 32 100 1.8
8A 42 135 2.1
10A 50 152 2.3
12A 57 188 2.7
15A 60 230 3.0
20A 80 310 3.6
25A 120 420 4.5
32A 185 660 5.0


đặc điểm t-I


Kích thước (mm)


Cơ sở FUSE tương thích


biểu đồ hệ số hiệu chỉnh nhiệt độ


Sự miêu tả:

1. Cầu chì hoạt động bình thường trong phạm vi nhiệt độ từ -5°C đến 40°C và không cần hiệu chỉnh bổ sung.

2. Điều kiện sử dụng cho phép là -40°C đến 85°C.

3.Trong phạm vi điều kiện sử dụng cho phép, hãy tham khảo bảng này.


hướng dẫn sử dụng

Sách hướng dẫn này dành cho dây cầu chì và giá đỡ cầu chì gPV 1000Vdc 10x38mm, được thiết kế cho mục đích bảo vệ việc phát điện bằng quang điện mặt trời


1.Điều kiện làm việc

1.1 Nhiệt độ không khí xung quanh

Điều kiện sử dụng bình thường: Nhiệt độ không khí xung quanh không vượt quá 40°C; nhiệt độ không khí xung quanh trung bình trong 24 giờ không vượt quá 35°C, giá trị trung bình đo trong năm thấp hơn; nhiệt độ không khí xung quanh tối thiểu không nhỏ hơn -5°C. Điều kiện sử dụng cho phép: -40°C đến 85°C.

1.2 Độ cao

Điều kiện sử dụng thông thường: Độ cao lắp đặt không vượt quá 2000m. Điều kiện sử dụng cho phép: 2000m đến 4500m. Hiệu chỉnh thông số độ cao: Độ cao cao hơn chủ yếu dẫn đến suy giảm khả năng cách nhiệt, điều kiện tản nhiệt kém và thay đổi áp suất không khí.

a) Cứ lên cao 100m thì nhiệt độ của cầu chì tăng thêm 0,1k - 0,5k.

b) Cứ lên cao 100m thì nhiệt độ trung bình xung quanh giảm khoảng 0,5k.

c) Thông thường, cầu chì sử dụng trong môi trường hở có thể bỏ qua ảnh hưởng của độ cao đến dòng điện định mức mà vẫn chọn được điều kiện tiêu chuẩn.

d) Cầu chì sử dụng trong môi trường kín, nếu nhiệt độ không khí xung quanh hoặc nhiệt độ bên trong vỏ bọc không giảm đáng kể theo độ cao mà vẫn có thể đạt trên 40°C thì cần giảm dòng điện định mức. Cứ tăng độ cao lên 1000 mét, dòng điện định mức giảm 2% - 5%.

1.3 Điều kiện khí quyển

Điều kiện sử dụng bình thường: Không khí sạch, độ ẩm tương đối không quá 50% ở nhiệt độ không khí xung quanh 40°C; độ ẩm tương đối cao hơn được phép ở nhiệt độ thấp hơn; trong những điều kiện này, sự ngưng tụ vừa phải đôi khi có thể xảy ra do thay đổi nhiệt độ. Điều kiện sử dụng bình thường: Không có hiện tượng ngưng tụ đáng kể, độ ẩm tương đối lên tới 95%.


2.Điều kiện lắp đặt

Cầu chì nên lắp theo chiều ngang hoặc chiều dọc, việc lắp đặt cụ thể tùy theo tình hình thực tế. Khe hở điện không được nhỏ hơn 8 mm và khoảng cách đường rò không được nhỏ hơn 10 mm. Hạng mục lắp đặt của Cầu chì PV là Loại III. Điều kiện lắp đặt như sau:

a) Ở nơi không có độ rung và sốc đáng kể.

b) Trong môi trường không có nguy cơ nổ và không chứa khí, bụi có thể ăn mòn kim loại hoặc phá hủy lớp cách điện (kể cả bụi dẫn điện).

c) Ở nơi không có mưa, tuyết xâm nhập.


3. Phương pháp cài đặt:

a) Lắp đặt ray tiêu chuẩn TH35;

b) Thông số vít: M5;

c) Mô-men xoắn khuyến nghị lắp đặt: 2,0 N·m;

d) Dung sai mô men xoắn: ± 3%.


4. Đóng gói và lưu trữ

Bao bì: Cầu chì PV của WESTKING được đựng trong hộp bên trong và thùng carton bên ngoài bằng giấy gợn sóng, có nhãn an toàn về mưa, chống ẩm và dễ vỡ.

Bảo quản: Nhiệt độ: -40°C đến 40°C; Độ ẩm tương đối không vượt quá 70% ở 40°C, 80% ở 30°C và 90% ở nhiệt độ dưới 20°C; chống ẩm, tránh tiếp xúc với nước lỏng và biến dạng do hút ẩm; chống cháy.

5.Sử dụng và bảo trì

Cầu chì PV phải được nhân viên chuyên nghiệp làm sạch và bảo trì thường xuyên, kiểm tra tình trạng của ốc vít để đảm bảo sử dụng an toàn. Khi liên kết PV Fuse bị tan chảy, nên thay thế bằng cầu chì PV của WESTKING. Khi thay thế phần tử cầu chì, vui lòng loại bỏ bụi và các chất gây ô nhiễm khác khỏi giá đỡ Cầu chì PV


Vui lòng đọc kỹ hướng dẫn này vì nó sẽ giúp bạn sử dụng cầu chì đúng cách. Công ty TNHH Công nghệ Năng lượng Mới WESTKING không chỉ cung cấp cầu chì chất lượng cao cho khách hàng mà còn cung cấp các dịch vụ kỹ thuật toàn diện để hỗ trợ người dùng giải quyết các vấn đề an toàn điện. Là công ty đầu tiên ở Trung Quốc nghiên cứu và sản xuất cầu chì DC, WESTKING vẫn cam kết cung cấp các sản phẩm cầu chì ưu việt cho lĩnh vực điện năng lượng mới.
