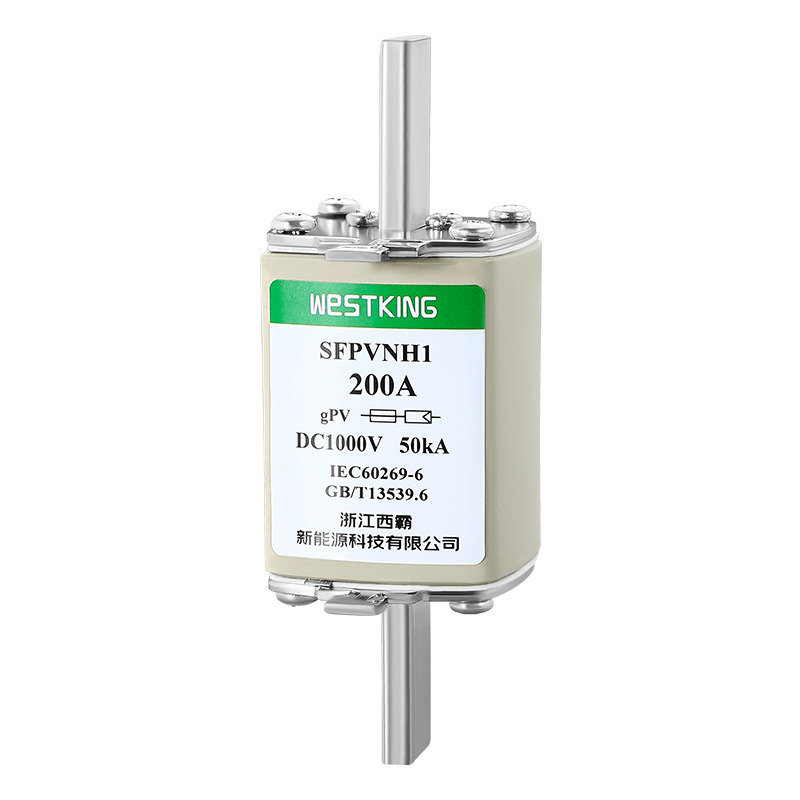

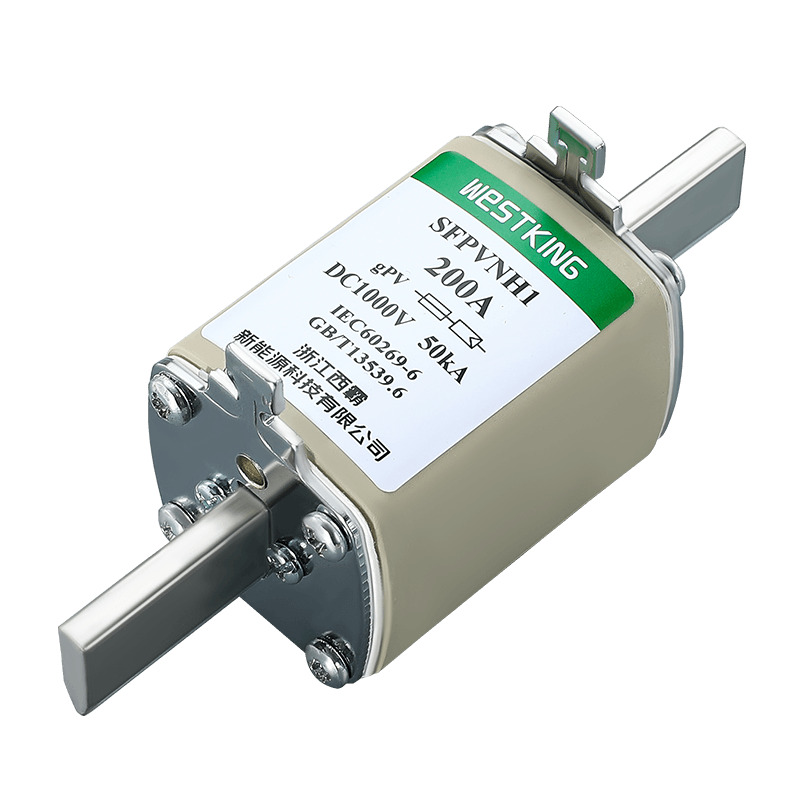

Liên kết cầu chì PV 1000Vdc NH1 GPV

Được thiết kế riêng để bảo vệ các hệ thống quang điện, dòng cầu chì quang điện (PV) WESTKING SFPVNH1Liên kết cầu chì PV 1000Vdc NH1 GPVđứng như một giải pháp chuyên dụng. Được thiết kế để phản ứng nhanh chóng với hiện tượng đoản mạch trong các tấm pin mặt trời dọc theo chuỗi PV, các liên kết cầu chì này của WESTKING đóng vai trò then chốt trong việc bảo vệ các dây cáp trong chuỗi PV, đóng vai trò chính là cầu chì chính.

Gửi yêu cầu

Mô tả Sản phẩm

Dòng cầu chì quang điện (PV) WESTKING SFPVNH1Liên kết cầu chì PV 1000Vdc NH1 GPVđược thiết kế đặc biệt để bảo vệ các hệ thống quang điện. Khi xảy ra đoản mạch ở tấm pin mặt trời trong chuỗi PV, các liên kết cầu chì WESTKING SFPVNH1 sẽ bảo vệ hiệu quả các dây cáp trong chuỗi PV (loại cầu chì chính). Loạt cầu chì này không chỉ mở rộng lựa chọn kích thước cầu chì PV của chúng tôi trên toàn cầu mà còn sử dụng loại gPV tuân thủ cả hai tiêu chuẩn PV IEC 60269-6. Hơn nữa, những cầu chì này còn có các lưỡi có thể tháo rời để dễ dàng lắp trực tiếp. Các tính năng chính của chúng bao gồm khả năng tương thích trên toàn thế giới, khả năng ngắt dòng điện khi sự cố thấp, khả năng chịu chu kỳ nhiệt độ, kết cấu bền bỉ giúp kéo dài tuổi thọ hệ thống, hiệu suất cao với tổn thất điện năng tối thiểu và kích thước nhỏ gọn. Dòng cầu chì quang điện WESTKING SFPVNH1 có hai phiên bản: lưỡi trơn và gắn trực tiếp, đáp ứng nhu cầu đa dạng của các ứng dụng hệ thống quang điện khác nhau.


Thông số kỹ thuật

•Điện áp định mức: 1000Vdc
•Dòng điện định mức: 40A...160A
• Hạng mục sử dụng: gPV
•Khả năng cắt định mức: 50kA
•Đánh giá ngắt tối thiểu: 1.35·Trong
•Dòng điện không nung chảy: 1.13·Trong
•Nhiệt độ bảo quản: -40°C...90°C
•Nhiệt độ hoạt động : -40°C... 85°C

•Khi nhiệt độ môi trường vượt quá 25°C, vui lòng tham khảo bảng điều chỉnh nhiệt độ của cầu chì năng lượng mặt trời WESTKING.


Liên kết cầu chì PV 1000Vdc NH1 GPVTiêu chuẩn

Liên kết cầu chì IEC/EN 60269-1 - yêu cầu chung

Liên kết cầu chì IEC/EN 60269-6 cho hệ thống quang điện mặt trời

Liên kết cầu chì quang điện UL248-19

Tuân thủ RoHS


Liên kết cầu chì PV 1000Vdc NH1 GPVTÍNH NĂNG/ƯU ĐIỂM CHÍNH

Được chấp nhận rộng rãi trên toàn cầu

Có khả năng làm gián đoạn dòng điện sự cố thấp

Chịu được chu kỳ nhiệt độ hiệu quả

Được xây dựng với độ bền để nâng cao tuổi thọ hệ thống

Hiệu suất cao với tổn thất điện năng tối thiểu

Thiết kế nhỏ gọn để lắp đặt tiết kiệm không gian


Liên kết cầu chì PV 1000Vdc NH1 GPVCÁC ỨNG DỤNG

Bảo vệ đầu vào DC biến tần

Các ứng dụng cho bộ kết hợp lại (bộ kết hợp phụ, bộ kết hợp mảng, bộ kết hợp chính)

Thích hợp cho mọi ứng dụng quang điện


Chứng chỉ

is09001 iatf16949


Nguồn gốc

Trung Quốc


ĐẶC ĐIỂM ĐIỆN TỪ

Đánh giá hiện tại I2t(A2s) Mất điện(w) 1.0 Trong Khối lượng tịnh
tan chảy Thanh toán bù trừ
40A 140 1200 8.0 427g
50A 159 1431 11.0
63A 467 4203 12.0
80A 638 5742 15.50
100A 1300 11700 16.50
125A 2547 22923 17.50
160A 5198 46782 22.00


đặc điểm t-I


Kích thước (mm)


Cơ sở FUSE tương thích


biểu đồ hệ số hiệu chỉnh nhiệt độ


Sự miêu tả:

1. Cầu chì hoạt động bình thường trong phạm vi nhiệt độ từ -5°C đến 40°C và không cần hiệu chỉnh bổ sung.

2. Điều kiện sử dụng cho phép là -40°C đến 85°C.

3.Trong phạm vi điều kiện sử dụng cho phép, hãy tham khảo bảng này.


Liên kết cầu chì 1000Vdc NH0 gPV là sản phẩm nhỏ gọn và chất lượng cao được phát triển và sản xuất bởi WESTKING New Energy Technology Co., Ltd. để sử dụng trong nền điện áp 1000VDC. Với nền điện áp 40A-100A, cầu chì này được thiết kế để tiết kiệm không gian trong các ứng dụng hộp tổ hợp nhờ kích thước nhỏ và khả năng phân đoạn cao. Nó có khả năng cắt mạch nhanh chóng trong thời gian ngắn, bảo vệ hiệu quả thiết bị khỏi hư hỏng do sự cố quá dòng và ngắn mạch. Được làm từ vật liệu chất lượng cao, liên kết cầu chì này mang lại độ tin cậy tuyệt vời và tuổi thọ dài.
